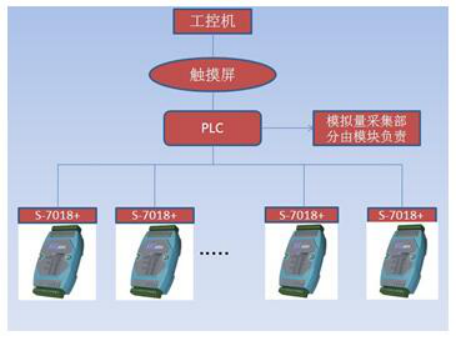

一、系統示意圖：


二、系統構成
系統由觸摸屏、工控機、PLC及尚控S-7018+熱電偶采集模塊構成。
觸摸屏作為人機交互的系統，可以設定、存取、顯示工藝參數并且可以設定和顯示溫度；
工控機作為上位主機，完成數據顯示及存儲，PLC完成整個工藝流程和溫度控制，而S-7018+替代了原有PLC模擬量采集的部分，大大降低了成本。
每個玻璃鋼化爐根據日常量的不同，測溫點由70-300點不等，S-7018+模塊的數量10-40個不等，作為 PLC模擬量采集模塊，負責各區溫度采集。
S-7018+是8路模擬量熱電偶輸入模塊。分辨率為16位，熱電偶類型為J、K、T、E、R、S、B可靈活設定。
由于S-7018+溫度采集模塊采用RS-485通訊方式，可遠距離通訊，系統所有模塊只需要用一條通訊線進行連接，具有高通訊速率，高采樣分辨率，智能化、光電隔離、強抗干擾和雙看門狗設計，使系統的可靠性增強，數據高速I/O成為可能，支持標準的MODBUS協議，可以和PLC進行無縫連接，軟件開發非常簡單。
系統可根據測量的溫度點數任意增減模塊數量,配置靈活,端子可插拔,采用導軌式安裝,施工維護及其方便。
